DC插座如何挑选?DC插座规格型号有哪些?

  •  分类:知识百科
  •  作者:三荣部品
  •  发布日期:2021-02-02 16:41:04
  伴随电子设备进步迅速,相对于某些制造业各个领域上大直流dc插座需求量上是远远不够的,大电流dc插座是指额定电流较大(大于指定安全的电流)的dc插座dc插座的额定电流是指在额定环条件下电气设备的长时间连续性工作时允许的较大电流,dc插座的额定电压是负载一切正常工作时能够承载的较大电压,此时的电流就是额定电流,工作时电流不应超过它的额定电流 。所以在选取大直流dc插座需慎重! 下面让三荣部品带你了解一下DC插座相关规格、型号、应用介绍。

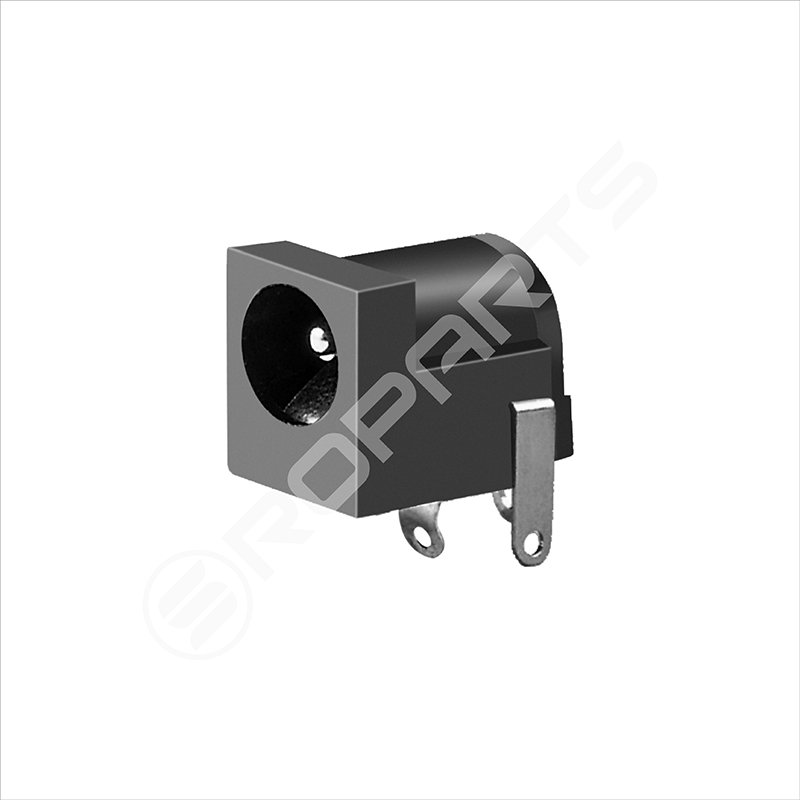

DC插座

DC插座说明

DC插座是一种与电脑显示器专用电源相配的插座,它是由横向插口、纵向插口、绝缘基座、叉型接触弹片、定向键槽组成,两只叉型接触弹片定位在基座中心部位,成纵横向排列互不相连。叉型接触弹片一端为接线口,外露在基座圆柱体顶面,供连接输入电源软线或软缆用,叉型接触弹片另一端由基体互连的两只弹性臂组成,设置在DC插头插入方向绝缘基座插孔内,供给电脑显示器之用,使之正常工作。


DC插座封装种类

DC插座分为两种封装:SMT贴片封装、DIP插件封装。


DC插座型号规格

DC电源插座中心针有:0.5mm/0.7mm/1.0mm/1.1mm/1.3mm/1.65mm/2.0mm/2.5mm/3.0mm

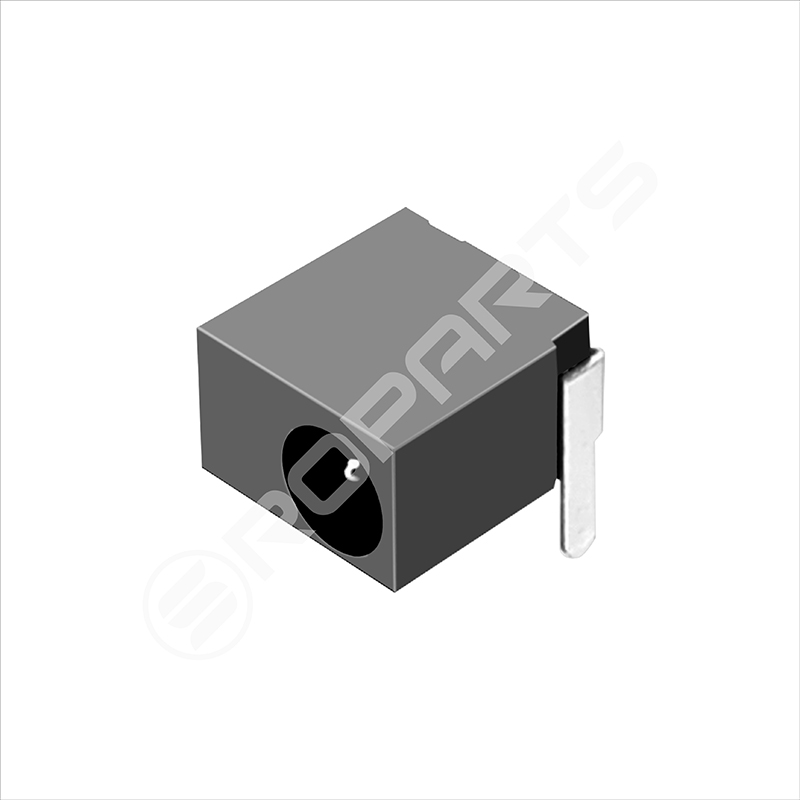

DIPdc插座
DC插座应用
1.影音产品:MP3、MP4、DVD.音响。

2.数码产品:数码相机、数码摄像机等。

3.遥控器:车辆、点卷门、家庭防盗产品之遥控器。

4.家用电器:电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等。

5.通讯产品:手机、车载话机、电话机、楼宇设备、PDA等。

6.安防产品:可视对讲机、监视器等。

7.电脑产品:摄像头、录音笔等。

8.健身器材:跑度机、按摩椅等。

9.医疗器材:血压计、体温计、医院呼叫系统等。

DC插座各参数指标
1. 额定负荷: DC 30V 0.5A

2. 接触电阻: ≤100mΩ

3. 绝缘电阻: ≥DC 500V 100mΩ

4. 耐焊温度: 250±5° 5s±1s

5. 使用寿命: 5,000 cycles

6. 使用温度: -20 ℃ to 80 ℃

7. 使用湿度: ≤85% RH

8. 操作力: 3-20N
