带灯轻触开关工作原理与其它按键开关有什么不同

  •  分类:公司新闻
  •  作者:三荣部品
  •  发布日期:2021-10-09 12:01:20
      随着社会发展和需求,人们的生活水平逐步提升,科技的提升,电子产品的蓬勃发展衍生而来是对所有消费类电子产品空间需求量大,相对而言产品各方面的要求也越来越高就连日常生活中常见的一些开关也要求越来越精密,很多开关虽然是同样的功能和作用,也有很多人想方设法把自己的做得更突出、更特别。最原始的开关就有的连开关标识都没有,而现在不仅有图标标识,而且还有带灯的,带灯的比普通的更容易识别,使用操作以来更方便简单。轻触开关也就是只需轻按就可以使其发生作用,不用像原始的开关那样很用力才能打开。带灯轻触开关当让就是在轻按可打开的同时还有指示灯,让你明确知道是否已经将其开关打开。

      带灯轻触开关,顾名思义,带有灯(led灯)的一种开关,有带四个脚加两个灯脚的轻触开关带灯轻触开关在日常电子元件产品中总是普遍使用的,相对来说占据了很大的一部分。这里说的四脚指的就是带灯轻触开关的四个引脚,四个引脚就是有2个组开关,按下去就2组同时通电,而放开就是2组同时段开的,有人说这四个引脚是为了 电路板焊接牢固,其实这样理解也是没有错的。

      无论是带灯轻触开关还是其他轻触开关,其工作原理都是比较相似的,部分由于引脚数不一样,开关控制电路也不一样,所以导致其根本的工作原理有一定的区别。那么带灯轻触开关和其它按键类的开关有什么不同之处其工作原理是什么呢?下面三荣部品给大家分享一下。

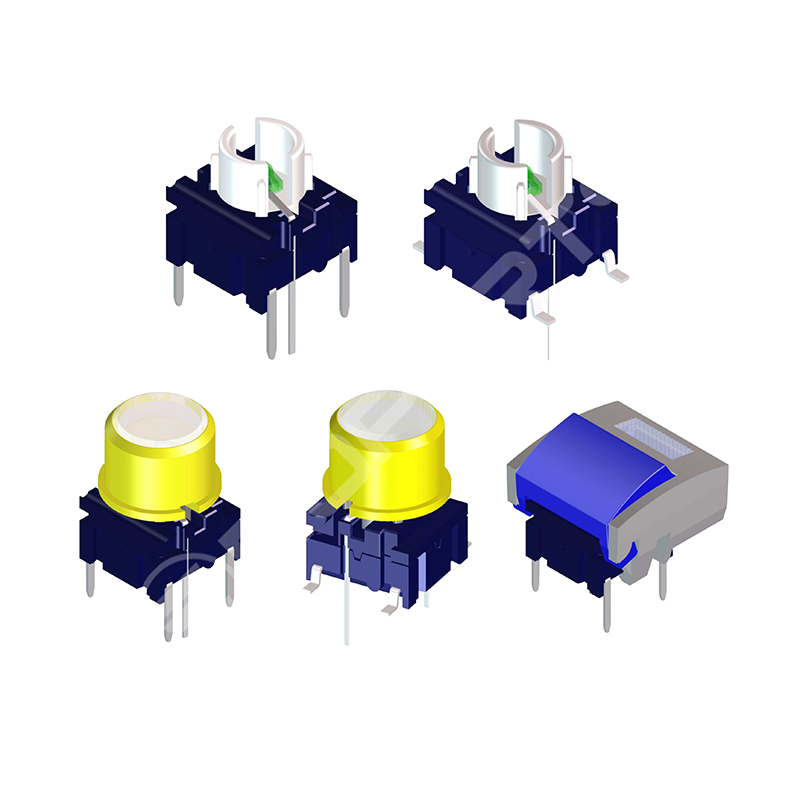

带灯轻触开关

带灯轻触开关工作原理可分为两种


1、 带灯轻触开关原理按照结构来看

      带灯轻触开关主要分为弹片、基座、盖板、按钮、引脚五大部分,这里的按钮指的是外力施加处,弹片是带灯轻触开关的关键组件,开关的通断就是靠弹片受力变化引起的,引脚指的是带灯轻触开关与电路的连接处,一般有五个引脚,两两一组,还有一个引脚用于接地作用,当用正常力按下时,四个引脚相导通使得电路导通,而开关没有正确外力对其施压时,四个引脚两两一组并不相通,这时电路处于断开状态。

2、 带灯轻触开关原理按照分类来看

  ①由常开触点、常闭触点组合而成,在轻触开关中,常开触点的作用,就是当压力向常开触点施压时,这个电路就呈现接通状态;当撤销这种压力的时候,就恢复到了原始的常闭触点,也就是所谓的断开。这个施压的力,就是用我们的手去开按钮、关按钮的动作。

  ②当撤销施压的时候,轻触开关就会被关闭,其轻触开关内部结构都是依靠金属弹片来保护受力情况,实现接通、断开。

  ③带灯轻触开关根据原理的不同可分为两种,一种是利用导电橡胶来完成开关导通截止状态的切换,该类开关手感也好,但接触电阻大,约为上一种的10000倍;另一种是利用金属弹片来完成开关导通截止状态的切换,这类带灯轻触开关手感好,按下按钮至一定程度时伴随有滴答的声音出现。

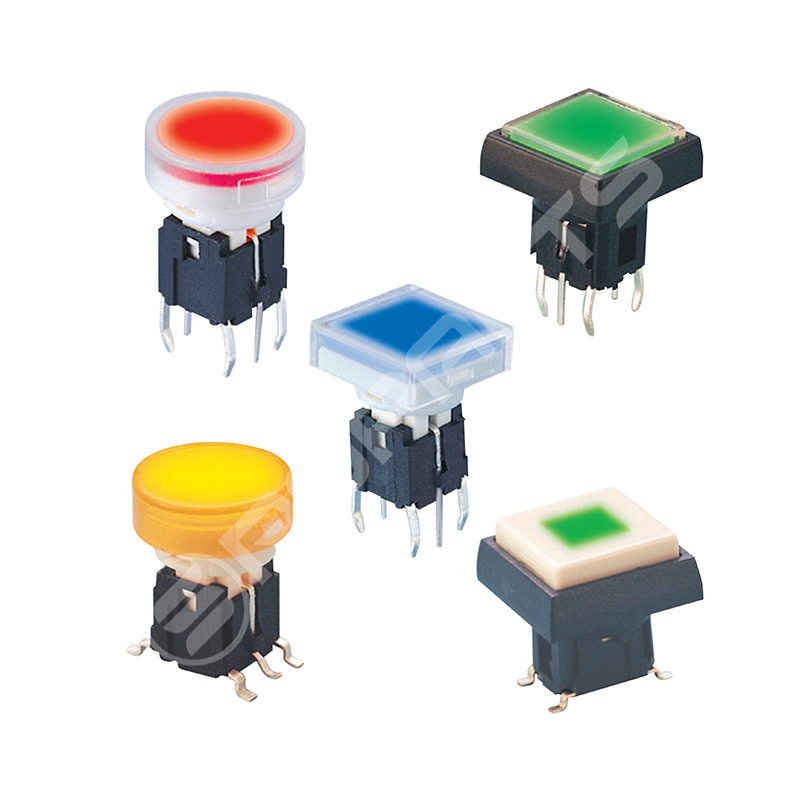

带灯轻触按键开关
      带灯轻触开关原理如上所述,本来跟一般的轻触开关原理是相同的,不相同的即是带灯轻触开关接通时指示灯要亮着,断开时指示灯也随之平息。无论什么样结构的轻触开关,轻触开关的共同之处就是有四个引脚,四脚轻触开关比普通轻触开关的优势就是可以很牢固的焊接,大家都能很准确的利用轻触开关进行调节和控制。
