轻触开关作为一种最常见的电子开关,由于体积小重量轻,在家用电器,电子设备方面得到了广泛应用。


轻触开关的应用

  轻触开关是一种通过触摸感应器控制电路的开关,操作起来简便又神奇,轻轻点按开关按钮就可使开关接通,当松开手时开关即断开,这种开关具有接触电阻荷小、操作力误差精确、规格多样化等优势,被广泛应用于影音产品、数码产品、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材等等方面。

  轻触开关是随着电子技术发展的要求而开发的第四代开关产品,随着技术水平的提升,轻触开关体积及安装尺寸逐渐缩小,国外已有小型轻触开关和片式轻触开关。轻触开关结构有立式、卧式和卧式带地端三种,现在又有组合式和电位器轻触开关组合两类,用来满足各种电子产品要求。

  轻触开关的采用的材质影响着开关的寿命和性能,引脚材质目前主要有三种,银镍合金、银镉合金和纯银,银镍合金是比较理想的材质,导电性能、硬度相对来说比较好,也不容易氧化生锈。弹片材质目前分为磷铜弹片和不锈钢弹片,目前很多生产厂家为了节约成本都是选用磷铜弹片, 使用不锈钢弹片的轻触开关相对来说手感更好,使用寿命更长。

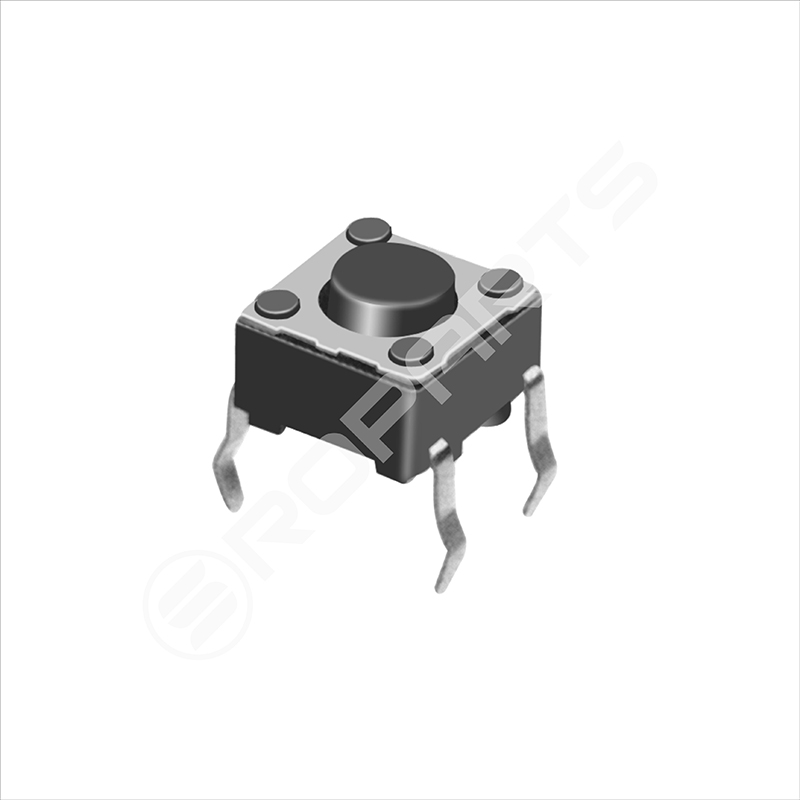

轻触开关

轻触开关的原理是什么?

  轻触开关根据原理的不同可分为两种,一种是利用金属弹片来完成开关导通截止状态的切换,该类轻触开关手感好,按下按钮至一定程度时伴随有滴答的声音出现;另一种是利用导电橡胶来完成开关导通截止状态的切换,该类开关手感也好,但接触电阻大,约为上一种的10000倍。

  轻触开关的结构主要可分为盖板、按钮、弹片、基座、引脚五大部分,其中,按钮指的是外力施加处;弹片是轻触开关的关键组件,开关的通断就是靠弹片受力变化引起的;引脚指的是轻触开关与电路的联接处,一般为五个引脚,两两一组,还有一个引脚用于接地作用,当开关被正确受力时,四个引脚相导通使得电路导通,而开关没有正确外力对其施压时,四个引脚两两一组并不相通,使得电路处于断开状态。

  当我们按下轻触开关的按钮时,其弹片受到弹力作用发生形变向下接触到焊片,使得开关的两组引脚相导通,从而使得电路呈现导通状态;而当我们撤离外力时,弹片形变恢复原始状态,脱离焊片,开关的两组引脚也不再导通,从而使得电路呈现截止状态。

  小小的电子元器件能够控制整个电器设备的运转,有什么神奇之处呢?来了解轻触开关的构造,由上至下,它是由盖板、按钮、弹片、基座、引脚组成,其中按钮是外力通过盖板施加外力的地方,弹片是轻触开关的核心组件,引脚指的是轻触开关与电路的连接处,一般为五个引脚,两个引脚为一组,第五个引脚起接地作用,向开关施加外力时四个引脚相导通,使得开关接通,没有外力施压时四个引脚两两一组不相通,开关处于断开状态。

  轻触开关的通断是靠金属弹片受力变化来实现的,使用时按下开关按钮,其弹片受到外力作用发生形变向下接触到焊片,使得开关的两组引脚相导通,从而使得电路呈现导通状态,撤离外力时,弹片形变恢复原始状态,脱离焊片,开关的两组引脚不再导通,电路呈现断开状态。

  鉴于轻触开关在我们日常家电中应用之广泛,了解清楚轻触开关的构造和原理是很有必要的,如此才能在购买时选到真正适合自己的产品。
