卧式拨动开关检验标准

  •  分类:常见问答
  •  作者:三荣部品
  •  发布日期:2021-03-26 09:20:33
  拨动开关(slide switch)是通过拨动开关柄使电路接通或断开,从而达到切换电路的目的。拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等,它一般用于低压电路,具有滑块动作灵活、性能稳定可靠的特点。同时拨动开关又分为大小电流拨动开关卧式拨动开关立式拨动开关小拨动开关迷你拨动开关,下面三荣部品介绍一下卧式拨动开关材料工艺与检验规范以及验收标准使用注意事项。

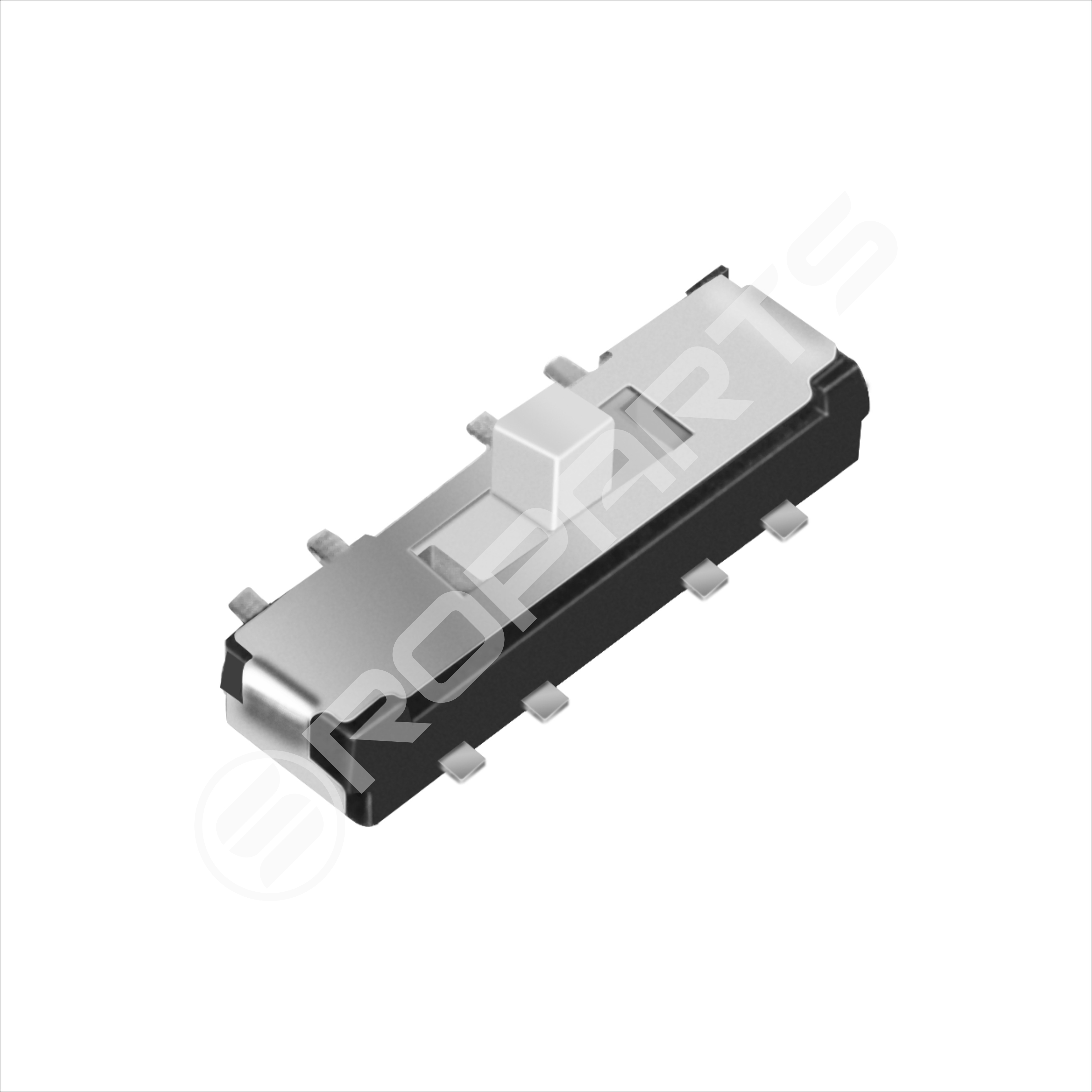

卧式拨动开关

一、卧式拨动开关介绍

  1.卧式拨动开关和立式拨动开关最大区别是安装的位置不同,其他两者并无太大区别。立式开关通常是SS开头,卧式开关的是SK开头。

  2.卧式开关的选型和检测也是很重要的,主要体现在选型的时候,需要考虑原有设计主板上,是否有其他干扰因素,如空间不足,温度,强磁等等因素。

  3.卧式拨动开关属于按键开关的一种,只是操作方向不一样,通常在侧边,或者叫卧式,其实只是一种根据按制方向来划分的一种叫法,同样小型二档卧式拨动开关也是由:嵌件、基座、弹片、按钮、盖板等组成,其中防水类轻触开关在弹片上加一层聚酰亚胺薄膜,2档卧式开关只是方向跟正按的不一样。


二、卧式拨动开关材料工艺

  卧式拨动开关主要由以下部件通过相应的工艺处理后装配而成

  1.铁壳(材质:一般为铁;处理工艺:通过电镀镍或者煲黑工艺处理,从而防止其氧化)

  2.塑胶手柄(材材:一般为POM料,如有防火阻燃耐高温要求,则常选用PA尼龙料 处理工艺:注塑成型)

  3.端子(材质:一般为磷铜; 处理工艺:电镀银)

  4.绝缘底板(材质:电木板; 处理工艺:冲压成型)

  5.接触码片(材质:一般为磷铜; 处理工艺:电镀银)

  6.圆形波珠(材质:一般为不锈钢; 处理工艺:电镀镍)

  7.弹弓(材质:青铜; 处理工艺:冲压成型)

  8.装饰油(材质:红油或者绿油 化工油的一种,涂抹在端子与底板的接触部位,起装饰作用。一般要求无毒,环保)

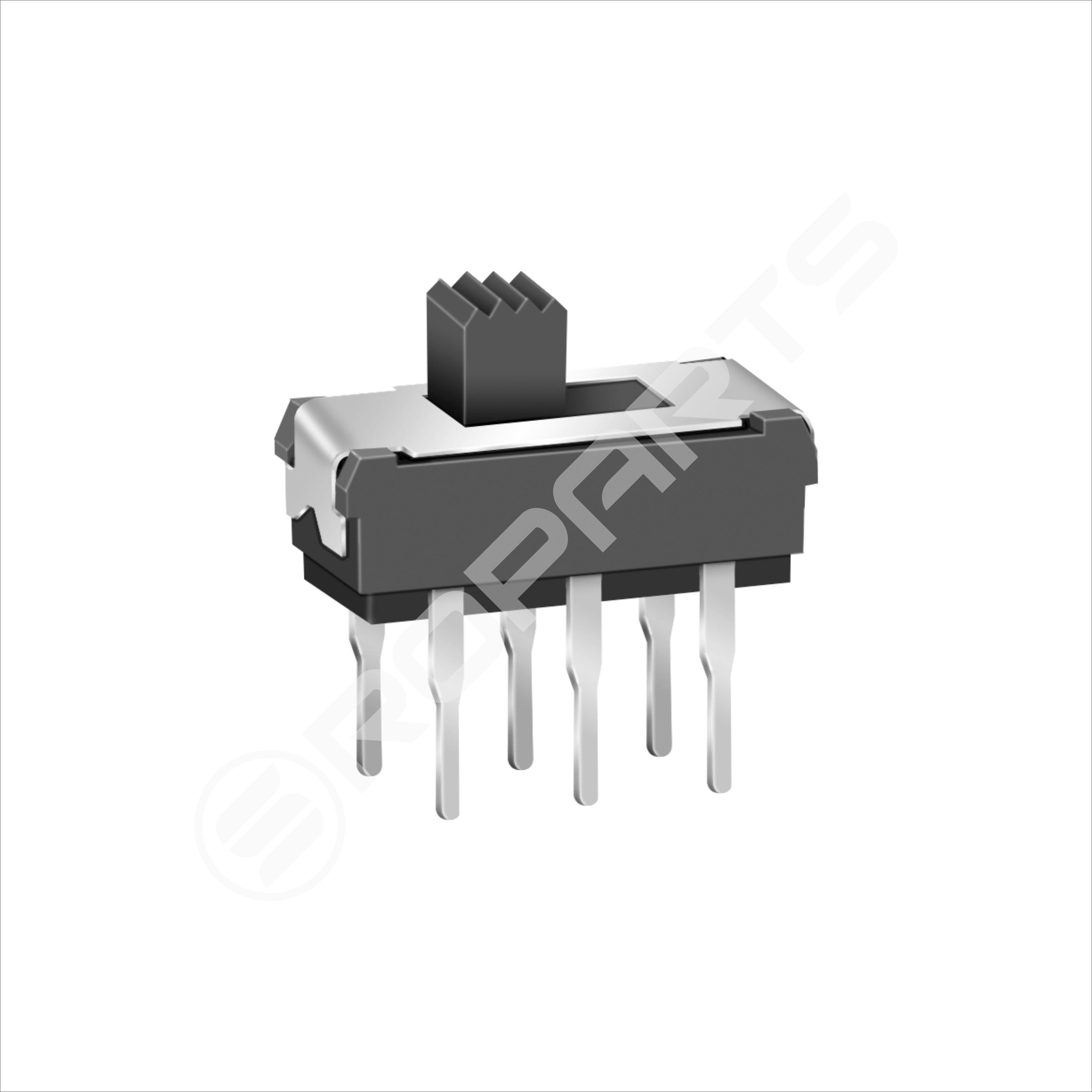

立式拨动开关

三、卧式拨动开关检验项目及方法

  1、包装检验:外包装应注明生产厂家、日期、产品名称或型号规格等,内包装应有防压、防潮措施;标识正确清晰, 外观完好,与标识样本对比应与样本完全一致。

  2、外观检验:外表面无破损、无镀层脱落、表面干净, 本体各部分配合紧密无松动及脱落现象,管脚无断裂、变形、折痕。

  3、尺寸检验:与样件对比外形尺寸应基本一致。

  4、性能检验:①导通性 ②手感③可焊性。

  5、开关档位:两档、三档、四档、五档

四、卧式拨动开关检验规范
  1.目的: 规范波段开关检验标准、作业内容及操作手法。

  2.适用范围:适用滑动开关的来料检验。

  3.检验设备:万用表、卡尺等。

  4.抽样方案包装检验:小于4 个包装单位的全检。

  5.5-10 个包装单位的检验4 个。

  6.大于10 个包装单位的检验总数的1/3 (取整数)。

  7.外观、手感性能、导通性抽样依据GB2828-2003 逐批计数抽样标准执行, 检查水平为一般Ⅱ级。

  8.尺寸mm、可焊性检验每批抽取10pcsAQL 值规定CR:AQL=0, MA: AQL =0.65 ,MI :AQL=2.5 。每个包装不良算作一项单项不良。

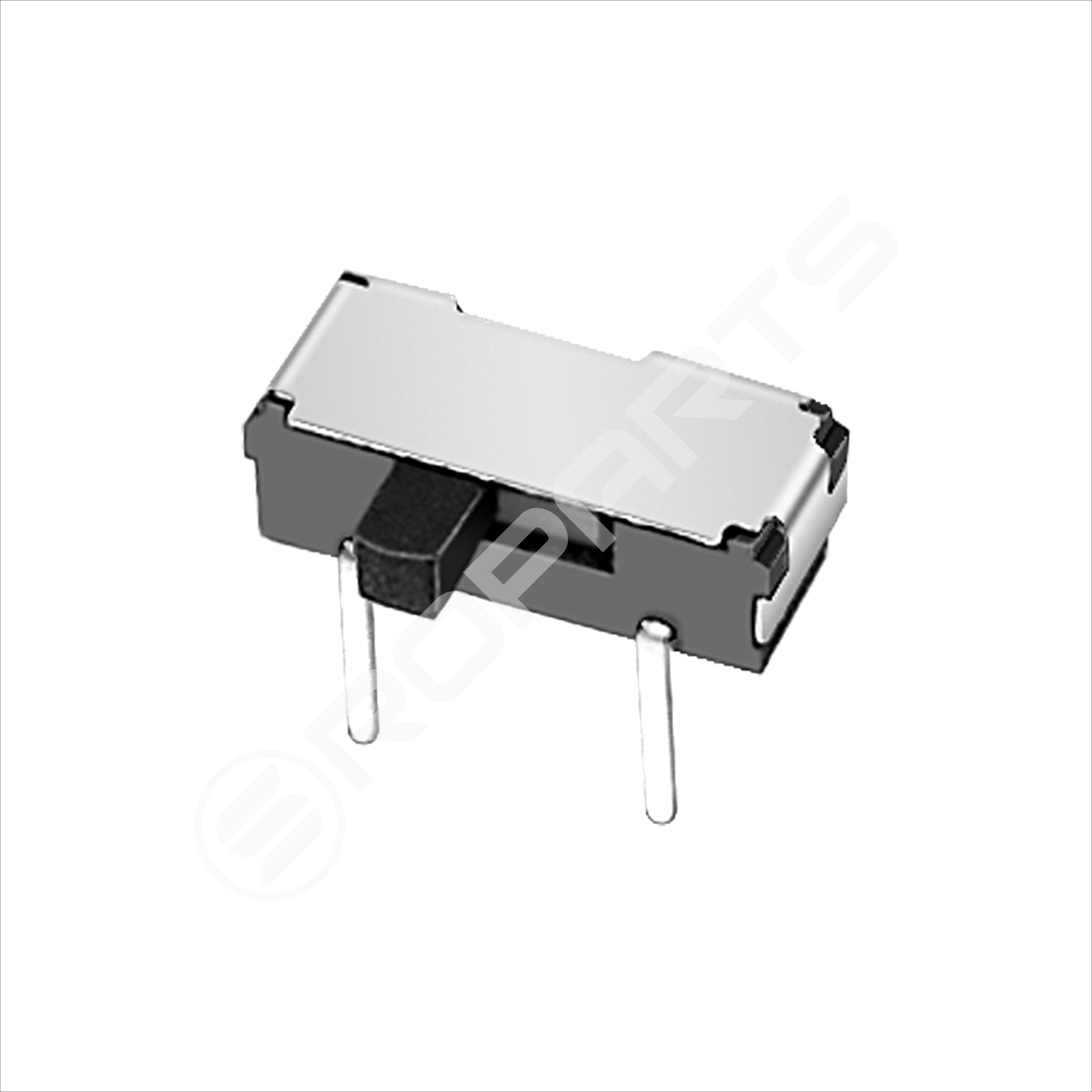

拨动开关
五、卧式拨动开关验收要求
  1. 检验员严格按照规定的抽样方案进行样本的随机抽取。

  2. 验收所用仪器、设备和测试方法。

  3.验收所用仪器设备必须经过有关部门检定合格并在有效期内,精度应满足测试要求。测试方法应符合合同、技术协议或产品规范的规定。

  4.检验条件: 在40W 日光灯条件下,被检查样品放在自己面前10cm 左右的检验桌面上,目测距离为30-35cm 左右。

六、拨动开关使用注意事项
1. 慎用化学品
拨动开关底板因使用了诸如聚碳酸酯等合成树脂,所以应避免将电位器暴露于氨、胺、碱溶液、苏烃、酮、酯、卤烃等化学物品浓烈气氛中。

2. 慎用助焊剂
焊锡时应避免使用水溶性助焊剂,否则将会对构成拨动开关的金属和其他材料产生不良影响。

3. 焊锡
布线设计和焊锡方法应避免导致,熔锡流到PC板上平面,这样会引起接触不良。

4. 低温工作
当产品是用于低温环境时,如寒带的汽车收音机或汽车音响等,本公司按客户要求提供手感舒适产品,请定货时加以说明。

5. 滑柄长度
长度越短越好(至少5mm)在滑柄的宽度A不变情形下,滑柄长度愈短,手感愈好,另出力点愈高,手感愈差。

6. 驱动臂
切勿使操作点远离滑柄中心线,基于同样理由,两者距离B越短越好。
