拨动开关工作原理与测试方法及操作注意事项

  •  分类:常见问答
  •  作者:三荣部品
  •  发布日期:2021-03-02 15:07:29
  近些年伴随着电子科技 技术持续的成熟,不管是在家居或是机械设备制造等其它地方所使用的开关,都得到了较大突破性的实质性发展。就以电源开关来说,几乎被广泛的应用于电子电器设备,是当下电子信息产业中不可或缺的一种安装电源方式。我们常见的拨动开关也是近些年市场需求增长飞快应用面非常广泛的电子产品之一,下面三荣部品为大家讲述一下拨动开关的工作原理与参数和操作使用注意事项。

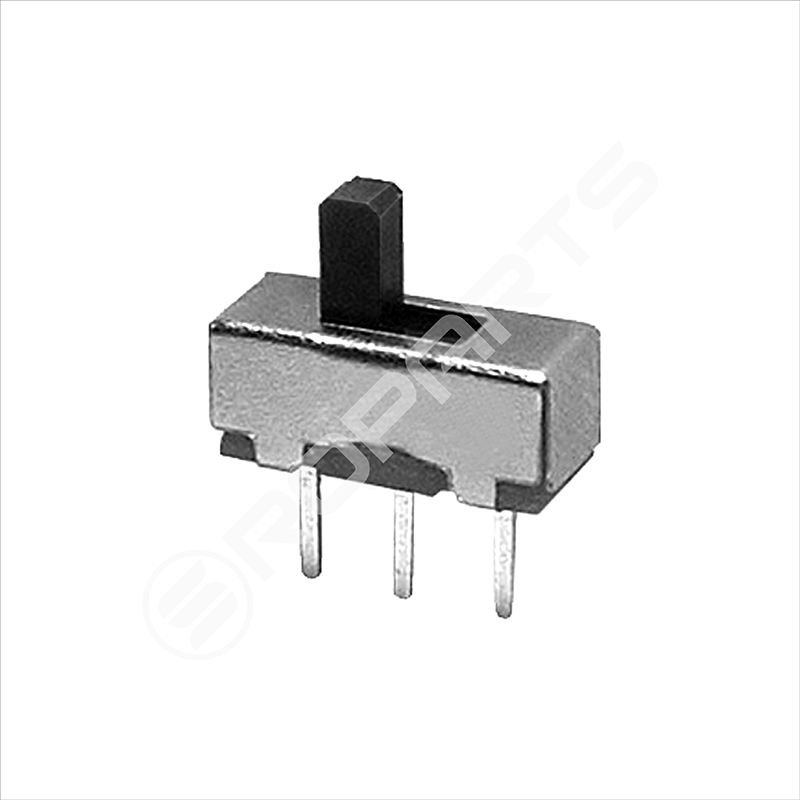

拨动开关

一、拨动开关工作原理与电路问题

  1.拨动开关是通过拨动其执行机构(开关柄)使其接通或断开电路电阻,从而达到切换电路的目的。我们常见的拨动开关的分类有单极双位、单极三位、双极双位以及双极三位等开关,它们一般用在低压电路上,使性能更加稳定优势可靠,滑块动作更加灵活耐用。

  2.拨动开关作为电路通断机构(ON-OFF),为稳定开关控制电路,CD4069为一CMOS反向器IC,未使用的反向器输入端接地,未使用反向器输出端全部空接,当按第一次S1开关时继电器动作。再按一次时继电器释放IC1-MC14069(or4069)是一般用途常用的触点MOS反向器,操作的电压可从3V~18V,但大部份的运用都使用于5v~15v的供电电压,电路中的D1作用是在保护电路免受电器回压的损坏。

  3.拨动开关种类极多,常见的有:立式拨动开关卧式拨动开关微型拨动开关按键开关等等.除此之外,还可为分小电流和大电流拨动开关,小电流用于数码产品,电子玩具,音响设备,美容设备传真机等产品上较多,而大电流的开关则多用在电器家居各种仪器仪表设备及机械设备上较多。


二、拨动开关常见参数与测试方法

1.拨动开关常见参数(mm)
①拨动开关的额定功率为:DC50V,0.3A;

②工作温度范围为:-20℃~60℃,

③在没有指定环境的情况下测试,温度为:5℃~35℃,湿度为:45%~85%;

④动作力常规为:250±50gf。

2.机械性能:
①开关动作力:操作力度为90±10g;

②开关端子强度:一个400 克之静负荷施加于端子顶部的一个方向持续1分钟,无任何迹象显示机械及电器性能之损坏。

③开关柄子强度:一个400 克之静负荷施加于端子顶部的一个方向持续1分钟,柄子无变形,可以正常操作。

3.耐久性:
①开关可行实验:端子顶部被浸入焊锡池2m深,温度260=10℃时间6秒,浸入的部份以90%上表面被锡覆盖。

②开关寿命试验:无负载条件下, 每分钟15-18 次的速度操作100,000次。

③开关耐热试验:在85±2℃环境中放96 小时,再放在正常环境中30 分钟后进行测试。

④开关耐温试验:在40± 2℃ 90-95%RH 环境中放96 小时,再放在正常环境中30 分钟后进行测试。

⑤开关耐冷试验:在-30±2℃环境中放96 小时,再置于正常环境中30 分钟后进行测试。

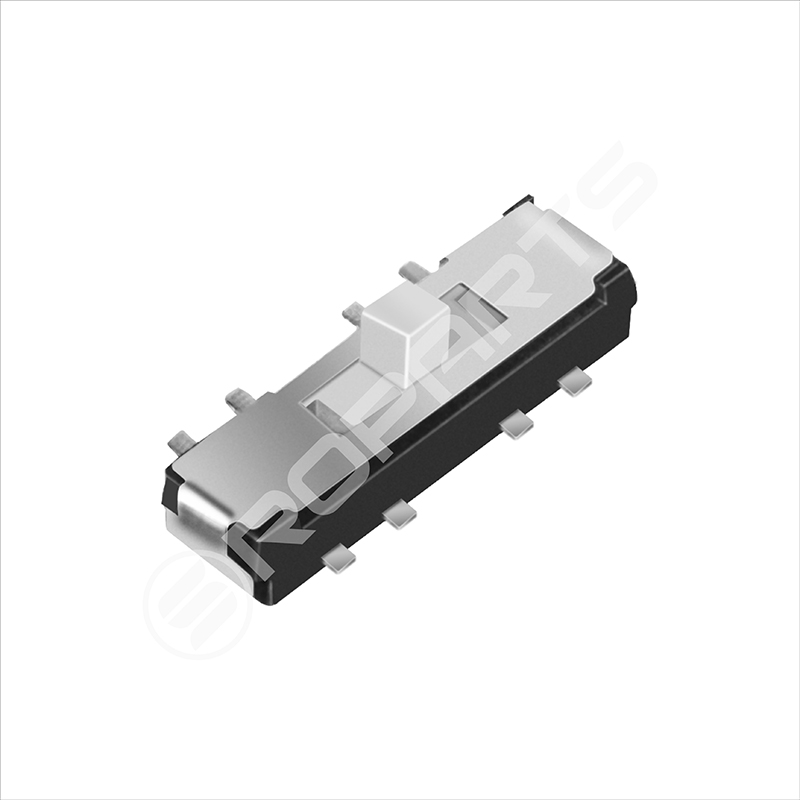

微型拨动开关

三、拨动开关特点与其它注意事项:

  1.拨动开关采用集成电路技术和 SMT 外表装置工艺而制造的新一代光电开关器件,具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关,所使用的冷光源有红外光、红色光、绿色光和蓝色光等,可非接触,无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

 2. 拨动开关在用焊炉焊接时,温度需控制在260±5℃,时间应在3秒左右,而手工焊接时,温度则需要控制的320±5℃,时间应在3秒左右。
